Como proveedor de chips NTC (coeficiente de temperatura negativo), he sido testigo de primera mano de las aplicaciones y beneficios generalizados de estos notables componentes en diversas industrias. Los chips NTC desempeñan un papel crucial en la detección y el control de la temperatura y se utilizan en dispositivos que van desde teléfonos inteligentes y computadoras portátiles hasta sistemas automotrices y equipos industriales. Sin embargo, como cualquier tecnología, los chips NTC tienen sus limitaciones. Comprender estas limitaciones es esencial tanto para los usuarios como para los ingenieros involucrados en el diseño y desarrollo de productos.
Rango de temperatura limitado
Una de las limitaciones más importantes de los chips NTC es su rango de temperatura restringido. La mayoría de los chips NTC estándar están diseñados para funcionar dentro de un rango de temperatura específico, generalmente de -40 °C a 125 °C. Si bien este rango es suficiente para muchas aplicaciones comunes, hay situaciones en las que intervienen temperaturas extremas. Por ejemplo, en aplicaciones aeroespaciales e industriales de alta potencia, las temperaturas pueden superar los 125 °C, o en aplicaciones criogénicas, pueden caer muy por debajo de -40 °C.
Cuando la temperatura de funcionamiento supera el rango especificado, el rendimiento del chip NTC se degrada significativamente. La curva característica resistencia-temperatura se vuelve menos predecible, lo que provoca mediciones de temperatura inexactas. Además, las propiedades del material del termistor NTC pueden cambiar permanentemente a temperaturas extremas, provocando problemas de confiabilidad a largo plazo. Esta limitación significa que para aplicaciones que requieren detección de temperatura fuera del rango estándar, se necesitan sensores de temperatura alternativos o sistemas de gestión térmica adicionales.
Respuesta no lineal
La relación resistencia-temperatura de un chip NTC no es lineal. La resistencia de un termistor NTC disminuye exponencialmente a medida que aumenta la temperatura. Esta no linealidad puede plantear desafíos en aplicaciones donde se requiere una salida lineal. Por ejemplo, en circuitos analógicos de medición de temperatura, la salida no lineal del chip NTC debe linealizarse para proporcionar una lectura de temperatura precisa.
La linealización se puede lograr mediante varios métodos, como el uso de tablas de calibración o la implementación de circuitos de linealización. Sin embargo, estos métodos añaden complejidad y costo al sistema. Las tablas de calibración requieren una cantidad significativa de memoria para almacenar los datos y los circuitos de linealización aumentan la cantidad de componentes en la placa de circuito. Además, la precisión de la linealización depende de la calidad de la calibración y de la estabilidad de los componentes en el circuito de linealización.
Envejecimiento y deriva
Con el tiempo, los chips NTC experimentan envejecimiento y deriva. El envejecimiento es un proceso natural en el que las propiedades del material del termistor cambian debido a factores como los ciclos de temperatura, la humedad y el estrés eléctrico. Este cambio en las propiedades del material provoca un cambio en la curva característica de resistencia-temperatura, lo que resulta en mediciones de temperatura inexactas.
La deriva puede ocurrir gradualmente durante meses o años, dependiendo de las condiciones de operación. Los entornos de alta temperatura y los frecuentes ciclos de temperatura pueden acelerar el proceso de envejecimiento, aumentando la tasa de deriva. Para compensar el envejecimiento y la deriva, se requiere una calibración periódica del sistema de medición de temperatura. Sin embargo, la calibración añade costos de mantenimiento y tiempo de inactividad al sistema, especialmente en aplicaciones críticas donde es necesario un funcionamiento continuo.
Sensibilidad a los factores ambientales
Los chips NTC son sensibles a factores ambientales distintos de la temperatura. La humedad, por ejemplo, puede afectar el rendimiento del chip. La humedad puede penetrar la capa protectora del chip NTC, provocando cambios en sus propiedades eléctricas. Esto puede provocar lecturas de temperatura inexactas y una confiabilidad reducida.
Además, el estrés mecánico también puede afectar el rendimiento de los chips NTC. Las vibraciones, los golpes y la presión de montaje pueden hacer que el material del termistor se agriete o se deforme, alterando sus características de resistencia y temperatura. Para mitigar los efectos de los factores ambientales, son esenciales técnicas adecuadas de embalaje y montaje. Sin embargo, estas medidas adicionales aumentan el coste total del producto.
Precisión y repetibilidad
La precisión de un chip NTC está limitada por varios factores, incluido el proceso de fabricación y la no linealidad inherente del termistor. Las variaciones de fabricación pueden provocar diferencias en las características de resistencia y temperatura de los chips individuales, incluso dentro del mismo lote. Esto significa que cada chip NTC debe calibrarse para lograr el nivel de precisión deseado.
La repetibilidad también es una preocupación. La capacidad de un chip NTC para proporcionar lecturas de temperatura consistentes en las mismas condiciones operativas depende de su estabilidad y resistencia a factores ambientales. Si el chip está sujeto a envejecimiento, deriva o cambios ambientales, la repetibilidad de las mediciones de temperatura puede verse comprometida.
Costo - Desempeño Compensación
En algunos casos, lograr chips NTC de alto rendimiento tiene un coste elevado. Para aplicaciones que requieren alta precisión, amplio rango de temperatura y excelente estabilidad, el precio de los chips NTC puede ser relativamente alto. Esto puede ser una barrera importante para aplicaciones sensibles a los costos, especialmente en productos de consumo producidos en masa.
Los fabricantes a menudo necesitan encontrar un equilibrio entre rendimiento y coste. Los chips NTC de menor costo pueden tener más limitaciones en términos de precisión, rango de temperatura y estabilidad a largo plazo. Sin embargo, elegir una opción de menor costo puede reducir la calidad y confiabilidad del producto.
Aplicaciones y estrategias de mitigación
A pesar de estas limitaciones, los chips NTC todavía se utilizan ampliamente en muchas aplicaciones debido a sus ventajas, como alta sensibilidad, tamaño pequeño y bajo costo. En la electrónica de consumo, los chips NTC se utilizan para monitorear la temperatura de la batería, controlar el enfriamiento de la CPU y compensar la temperatura de la pantalla. En aplicaciones automotrices, se utilizan para detectar la temperatura del motor, control del clima y gestión de la batería.
Para mitigar las limitaciones de los chips NTC, se pueden emplear varias estrategias. Por ejemplo, para aplicaciones que requieren un amplio rango de temperatura, se pueden utilizar chips NTC especiales de alta o baja temperatura. Estos chips están diseñados con materiales que pueden soportar temperaturas extremas, aunque pueden ser más caros.
Para abordar la respuesta no lineal, se pueden utilizar técnicas de procesamiento de señales digitales para implementar algoritmos de linealización precisos. Esto puede reducir la complejidad del hardware y mejorar la precisión de las mediciones de temperatura.
Para problemas de envejecimiento y deriva, se pueden implementar estrategias de mantenimiento predictivo. Al monitorear el rendimiento de los chips NTC a lo largo del tiempo, se pueden detectar problemas potenciales de manera temprana y se puede programar la calibración o el reemplazo antes de que ocurran errores importantes.
Conclusión
En conclusión, si bien los chips NTC son componentes valiosos en aplicaciones de control y detección de temperatura, tienen varias limitaciones que deben considerarse. Estas limitaciones incluyen un rango de temperatura restringido, respuesta no lineal, envejecimiento y deriva, sensibilidad a factores ambientales, precisión y repetibilidad limitadas y una compensación entre costo y rendimiento.

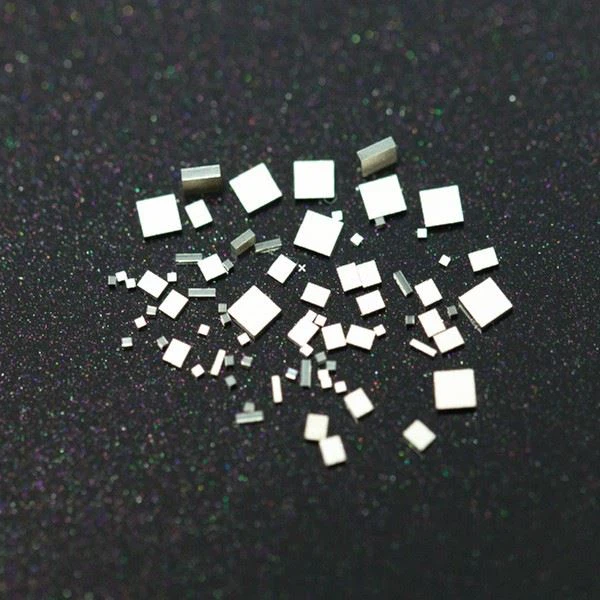

Sin embargo, con una comprensión adecuada y la implementación de estrategias de mitigación apropiadas, muchas de estas limitaciones pueden superarse. En nuestra empresa, estamos comprometidos a brindar alta calidad.Chip térmico NTCyMicroprocesador del termistor NTCproductos. NuestroChip térmico NTC de 10 Kohmiosestá diseñado para satisfacer las necesidades de diversas aplicaciones con un equilibrio entre rendimiento y costo.
Si está interesado en nuestros productos de chips NTC o tiene alguna pregunta sobre sus requisitos específicos de detección de temperatura, le invitamos a contactarnos para realizar adquisiciones y discutir más a fondo. Esperamos trabajar con usted para encontrar las mejores soluciones para sus aplicaciones.
